Applicaties in Autocad

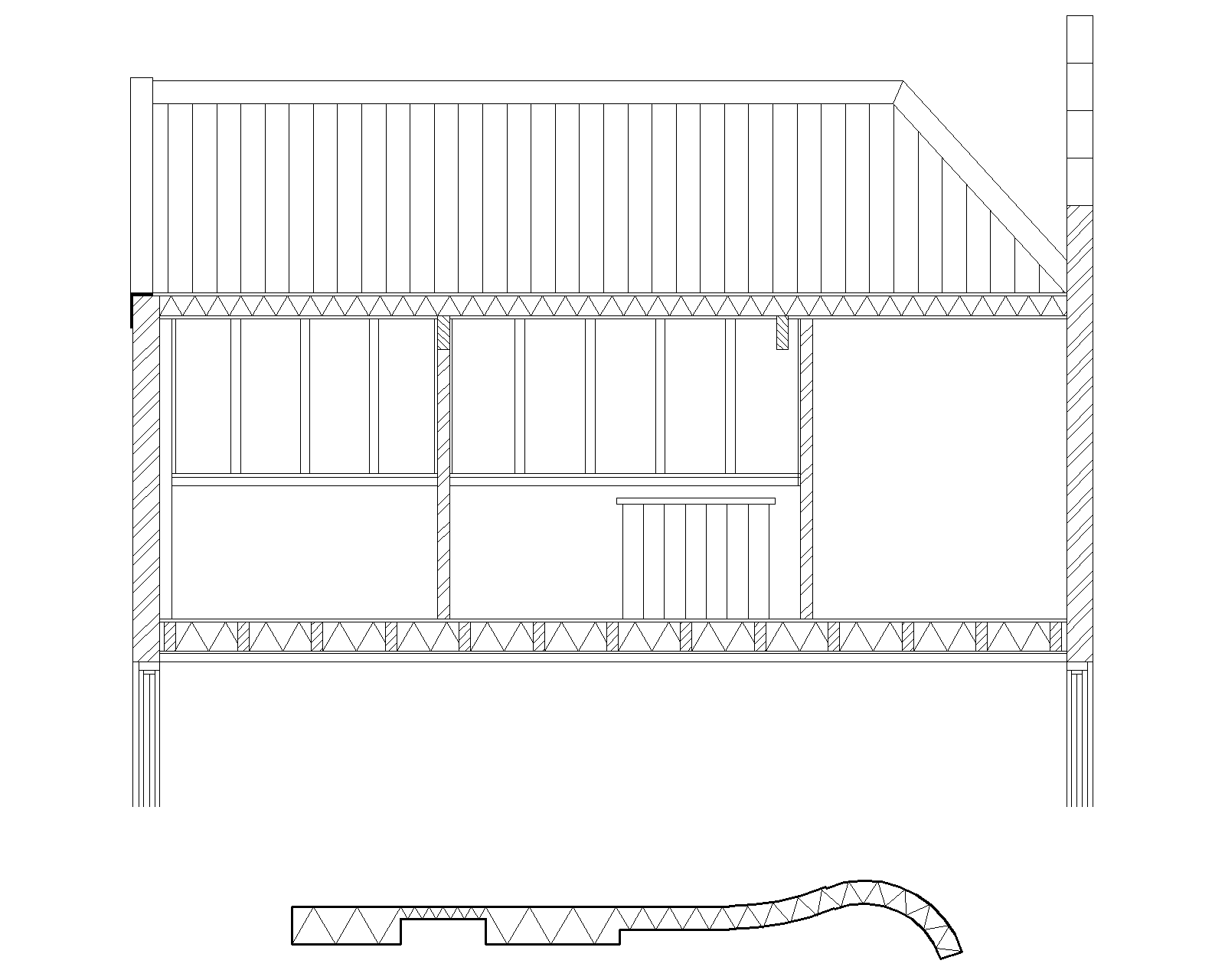

Bijzondere arceerroutine



In overleg met architectenbureau CSAR te Amsterdam

is deze applicatie ontwikkeld om op de klassieke manier isolatielagen in bouwkundige tekeningen te arceren:

Letterlijk een lijntje trekken onder een bepaalde hoek naar de overkant en weer terug, etc. etc...



Dit is moeilijk te maken, waarschijnlijk uniek

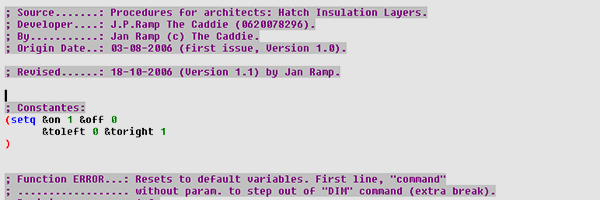

(1650 regels code!).





<< demo

meer >>

>>



----------

----- ----------





Applicaties in Microstation

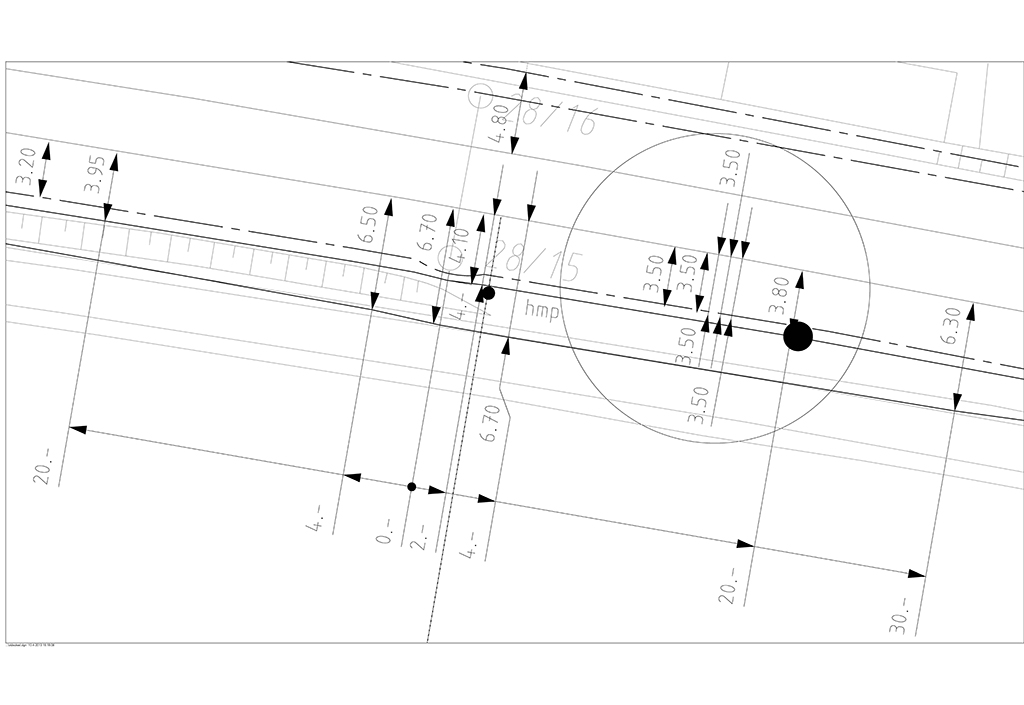

Bematingsroutine voor tekeningen ProRail



Ik ben begonnen met het maken van een applicatie voor het tekenen van de zogenaamde BBKS tekeningen voor ProRail.

Het deel om dwarsmaten uit te zetten is reeds af.

Hierin is de eigen ervaring bij het uitvoeren van revisies meegenomen. De truc is dat de tekenaar door de plaats van de tekst aan te wijzen bepaalt hoe de maat er uit ziet, maar dan geheel volgens de tekenvoorschriften van ProRail.

Zo kun je heel snel maten uitzetten in drukke tekeningen.



Dit is al gebruikt in eigen opgeleverd werk en getest met de tools van Fugro.



<< demo

. . .



---------- ----- ----------


Binnenkort meer documentatie over andere applicaties.
