Station Halte Brandevoort
|
|
|
In opdracht van Strukton Kabel heb ik een roodrevisie met een compleet nieuw station (Halte Brandevoort) verwerkt in 4 BBKS tekeningen van ProRail.

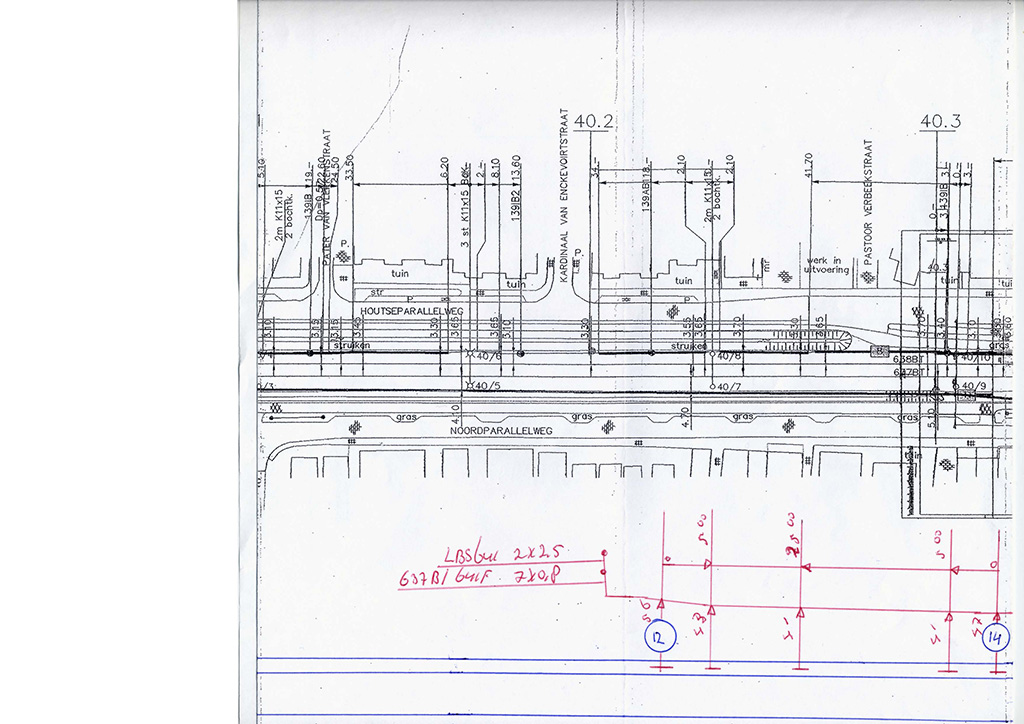

De roodrevisie werd in pdf formaat aangeleverd, hier een voorbeeld:
|
|
|
|
|
|
|
|
De sheets in Microstation waren in de standaard schaal van ProRail, 1 op 1000 voor de baanvakken en 1 op 200 voor de detailtekeningen (overwegen).
|
|
|
|
|
|
|
|

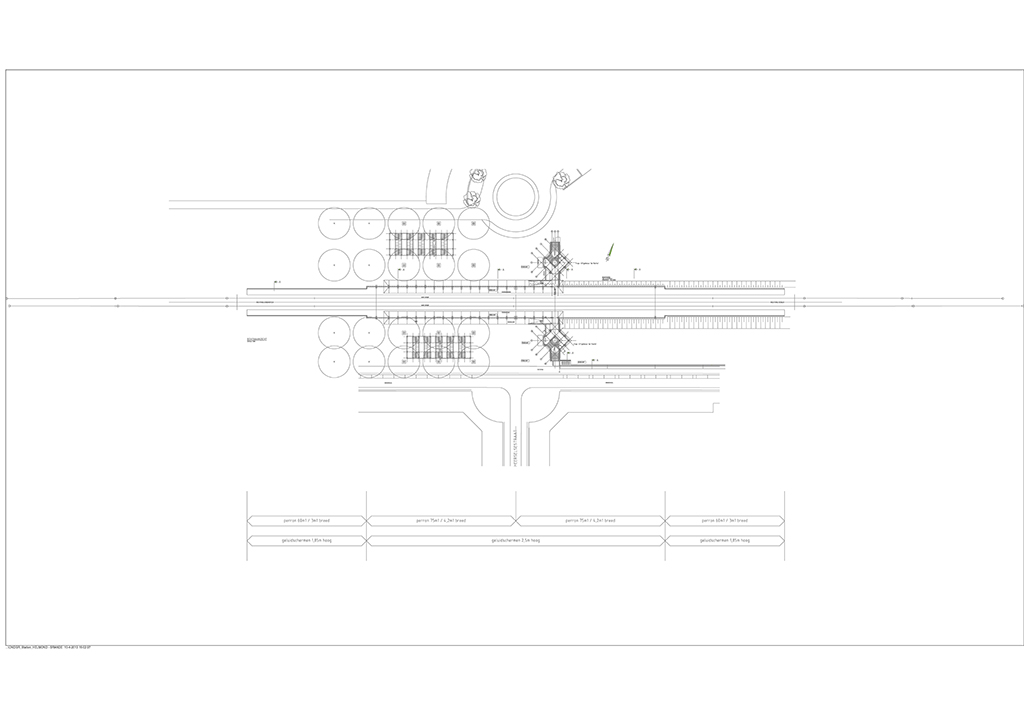

De topografie (ondergrond) moest worden uitgebreid en aangepast met behulp van 3 Autocad tekeningen van de nieuwe perrons, het stationsgebouw, de fietsenstalling etcetera: |
|
|
|
|
|
|
|

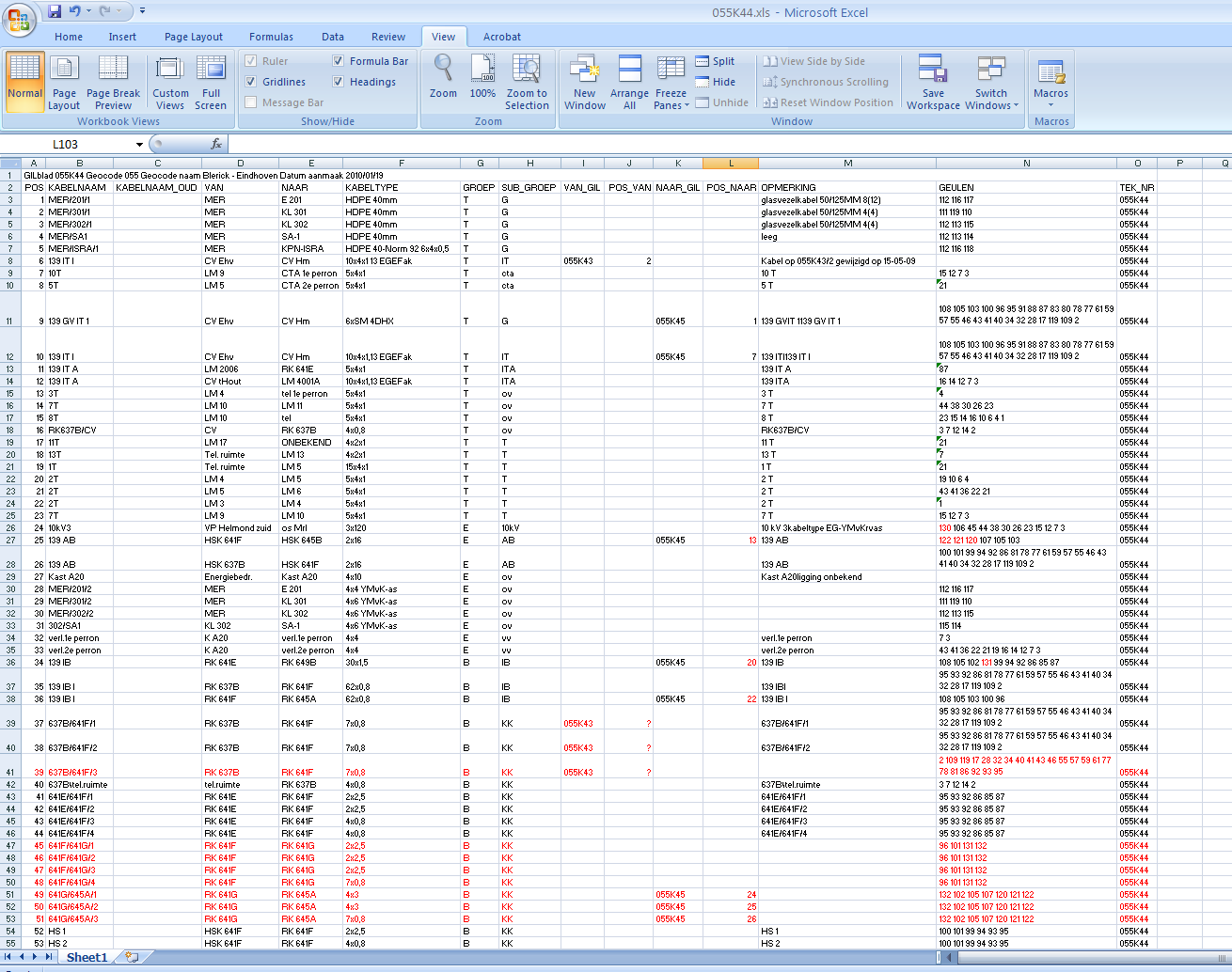

Ook de zogenaamde GIL lijsten werden aangepast.
In deze lijsten wordt de loop van de kabels bijgehouden door middel van de nummers van de geulen (tracé's) zoals getekend in de BBKS tekeningen. Zodra de inhoud van die geulen wijzigt wordt daar een nieuwe getekend met een ander nummer.
De reeks geulnummers in deze lijsten geeft de loop van de kabels weer.
Alle wijzigingen / uitbreidingen werden volgens afspraak in het rood weergegeven:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
